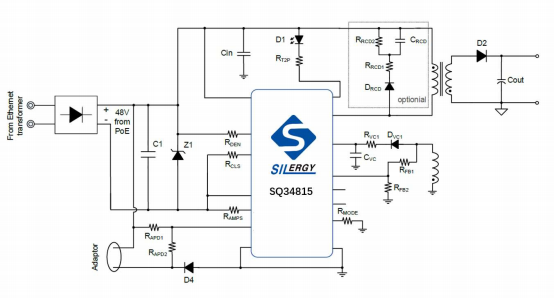

SQ34815 是一款集成式兼容  IEEE  802.3af/at 的 PoE  PD 方案，集成 PD 接口和反激式電源 變換器, 適用于小型  13W  隔離式  PoE 應用。PD 接口具有所有  IEEE  802.3af/at  標準功 能，包括檢測、分類和  100V  熱插拔 MOS 以及自動維持功率特征功能。

SQ34815 反激變換器可靈活選擇原邊反饋或副邊反饋模式， 以適應不同的應用需求。為了 獲得更高的效率和更好的 EMI 性能， 原邊反饋模式下反激具有準諧振谷底導通和自適應

PWM/PFM 控制等特征， 最大開關頻率可達 500kHz。內部 180V、0.65   Ω  MOSFET 在緊湊封裝 QFN4x5 中實現了良好的熱性能。

SQ34815 同時提供了全面可靠的保護，包括 OLP、VCC OVP、逐周期峰值電流限制、內部 OTP 等， 是低成本、小尺寸的隔離型解決方案的理想選擇。

◆   兼容 802.3af/at 規范

◆    100V、0.45Ω  熱插拔 MOS

◆ 支持適配器 ORing

◆    13W PD 輸入功率

◆  自動維持功率特征（AMPS）

◆   原邊反饋谷底導通和自適應 PWM/PFM 控制

◆ 副邊反饋開關頻率可編程及內部斜坡補償

◆   集成 180V、0.65Ω  反激 MOSFET

◆  OLP/OVP/OTP

◆  QFN4x5 封裝

應用優勢

◆ AMPS 功能滿足協議要求

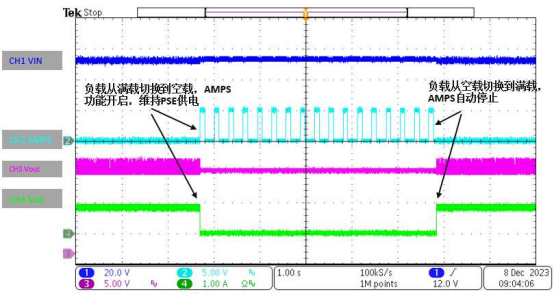

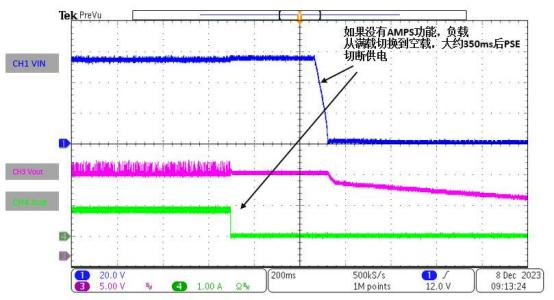

當 PD 設 備 工 作 在 輕 載 情 況 或 者 切 換 至 適 配 器 供 電 時 ， 為 了 避 免 PS E 誤 認  為  PD  已 經 移 除 ， PD 設 備 需 要 從  PS E 拉 最 小 的 負 載 電 流 以 維 持 其 供 電 ， 該 最 小 負 載 電 流 在  IEEE  8 0 2 . 3 協 議 中 有 明 確 規 定 。

◆ 浪涌測試魯棒性熱插拔 MOS， 無再啟動

SQ 3 4 8 1 5  內 置 的 協 議 熱 插 拔  MOS， 可 以 非 常 好 的 扛 住 浪 涌 能 量 的 沖 擊 ， 在   測試中反激部分始終正常工作 ， 輸出電壓非常穩定 ， 不會出現重啟或者掉 電 。

◆ PWM  /  PFM 控制以獲得更高效率

實 際 的  af  P D  產 品 ，往 往 大 部 分 時 候 工 作 在  5 0% ~ 7 5 % 負 載（6 ~ 1 0W ）條 件 下 ， 提高中間負載段的效率就變得很有意義 。

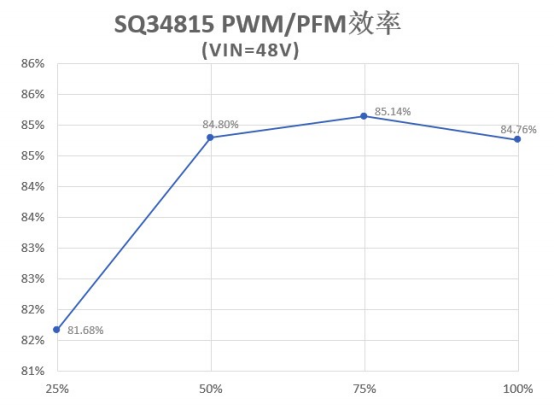

SQ 3 4 8 1 5 工 作 在  PSR 模 式 時 ， 采 用 了  PW M / P FM  相 結 合 的 控 制 策 略 ， 相 比 傳 統 固 定 頻 率 的 工 作 模 式 ， 可 以 提 升 約  1 . 8 % 的 半 載 效 率 和  1 . 2 9 % 的 平 均 效 率 。

◆ 緊湊封裝內實現良好散熱性能

SQ34815 采用了散熱性能良好且緊湊的 QFN4*5 封裝，在布板面積非常有限的情 況在仍然表現出較低的芯片溫升。

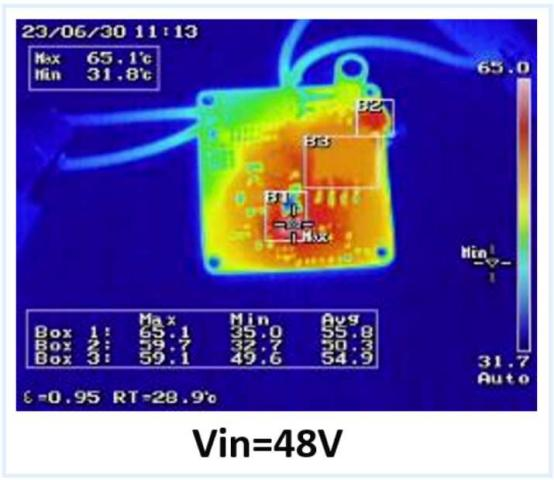

圖片為 SQ34815  EVB 實測紅 外 熱 像 圖 ， Box 1  為  SQ 3 4 8 1 5 。EVB 規格為 PoE 輸 入， 5V2.4A 輸出。
